Le modèle vectorielالنموذج الخطي أو الاتجاهي ( )

يمثل هذا النوع ثلاثة أنواع من البيانات :

- البيانات النقطية  وتمثل الظواهر التي توقع على الخريطة على شكل نقطة لها إحداثيات سينية وصادية  ( بئر  - عين   – موقع مدينة …)

- البيانات الخطية التي تأخذ شكل خط على الخرائط، يتم إنجازها بتوصيل سلسلة من النقط المتتابعة حسب إحداثياتها المختلفة ( طرق   – قنوات الري – شبكة مائية …)

- البيانات المساحية ، وتشكل المساحات المحددة بخط مغلق تتساوى فيه إحداثيات نقطة البداية مع إحداثيات نقطة النهاية.



الإحداثيات  السينية والصادية (Y.X )	الرمز	العناصر
3.2	A	النقطة
1.5 - 3.5 -  5.3 - 8.2	B	الخط
5.7 – 8.6 – 8.4 – 5.5 – 5.7	C	المضلع
5.10 – 9.8 – 8.6 – 5.7 – 4.9 – 5.10	D	المضلع

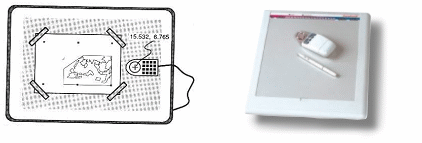

يتم إدخال البيانات الخطية بواسطة  طاولة الترقيم  التي يتم بواسطتها تحويل الخرائط المطبوعة إلى خرائط رقمية، أو قراءتها مباشرة من مصادر رقمية





يطلق في مجال نظم المعلومات الجغرافية على الخطوط مصطلح الأقواس ( Arcs) و على نقطة بداية ونقطة نهاية القوس العقدة ( Node) و على النقط التي تتوسط العقدتين القمة ( Vertex) شكل   .

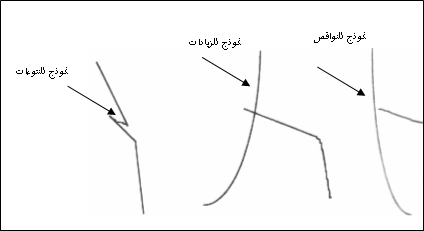

بعد عملية ترقيم  العناصر البيانات الخطية تظهر مجموعة من الأخطاء  المتمثلة في ظهور الزيادات Overshoots والنواقصUndershoots   والنتوءات Spikes  . تتطلب هذه الأخطاء من المستعمل تصحيحها عن طريق ربط العناصر فيما بينها وإلغاء الزيادات لتصبح جاهزة لاستقبال قواعد البيانات.






إيجابيات وسلبيات النموذج الخطي حسب( Aronoff 1989)

من بين إيجابيات هذا النموذج نجد :

-  بنية معطيات أقل من النموذج الشبكي

-  إخراج جيد للخرائط

أما السلبيات فتتلخص في :

-  صعوبة تنضيد الطبقات المعلوماتية

-   صعوبة معالجة الصور الرقمية

-   بنية  معطيات معقدة أكثر من النموذج المساحي



لنموذج الشبكي
