الموضوع الخامس : أدوات رسم العناصر الجغرافيــة

يتوفر البرنامج على مجموعة من أدوات الرسم وأدوات تعديل وتنقيح العناصر المرسومة، بالإضافة إلى إمكانيات هائلة في مجال تغيير الألوان والنقوش والرموز وأصناف الخطوط.

1.9. أدوات رسم وتنقيح الظواهر الخطية :

قبل إنجاز الرسومات الخطية فوق أي طبقة معلوماتية من طبقات الخريطة يجب أن تكون الطبقة مرئية وقابلة للتعديل

ومن بين أدوات رسم الظواهر الخطية التي يقدمها البرنامج هناك :

قبل استعمال أحد أدوات رسم الظواهر الخطية يجب تحديد مجموعة من العناصر المرتبطة بمظهر وسمك ولون الخطوط المراد ترقيمها.

مثال : إذا أردنا ترقيم الشبكة المائية لمنطقة معينة، يجب إنجاز الرسم حسب تراتبية الشبكة المائية ( مجاري دائمة – مجاري موسمية …) واختيار شكل وسمك ولون الخط الملائم لكل عنصر. والشيء نفسه بالنسبة إلى شبكة الطرق ( طريق سيار- طريق رئيسية- طريق ثانوية – مسالك قروية … ).

بعد ترقيم مختلف الظواهر الخطية تبقى إمكانيات التعديل والتنقيح متوفرة للمستعمل، وذلك بانتقاء الخط المراد تعديله والضغط على زر تعديل عقد الخط، كما يمكن تغير السمك.

تمرين تطبيقي

3.9. أدوات رسم وتنقيح الظواهر المساحية :

لرسم الظواهر المساحية يقدم البرنامج مجموعة أدوات من بينها :

لرسم ظواهر مساحية كالمجالات الزراعية أو الغابوية أو التجمعات السكنية نستعمل أداة المضلع (Polygone) . ويتم رسم هذه الأشكال بواسطة المرقم، انطلاقا من خريطة مطبوعة أو يتم الترقيم المباشر عبر شاشة الحاسوب انطلاقا من خلفية الصورة الشبكية .

ولتحديد أنواع النقوش وألوانها يتم الضغط على زر شكل

: المضلع

4.9. تقنية ترقيم الظواهر المساحية المتجاورة :

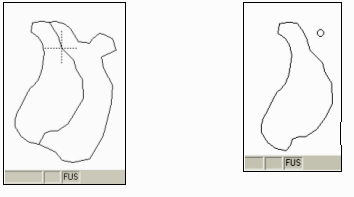

لترقيم المضلعات المتجاورة يتم تنشيط أداة الرسم الأوطوماتيكي بالضغط على زر الدمج (F) في لوحة المفاتيح فيتحول المؤشر إلى دائرة صغيرة. وأثناء تـرقيم المضلع المجاور يتحول هذا المؤشر إلى خطين متقاطعين يحددان مواقع العقد ويساعدان على الترقيم الأوطوماتتيكي .
