1.5. ترقيم الخرائط المطبوعة بواسطة طاولة الترقيم

1.1.5. التحضير لعملية الترقيم

         لتحويل الخرائط المطبوعة إلى خرائط رقمية يعتمد على طاولة الترقيم من حجم ( A4 أو A3  أو A1  أو A0).

قبل إنجاز عملية الترقيم (Digitalisation) على المستعمل تثبيت برنامج إدارة المرقم (Wintab) وتعييرconfiguration أزرار فأرة الترقيم. وبعد عمليات التعيير يتم وضع الخريطة المطبوعة فوق الطاولة على أساس أن تشغل المساحة المراد ترقيمها الحيز المجالي للشبكة الإلكترونية للمرقم.

2.1.5. تنشيط المرقم عبر برنامج ماب أنفو :

يتم تنشيط الترقيم داخل البرنامج عبر اختيار المرقم (Tablette) الموجود في لائحة الخريطة (Carte) ، وبمجرد النقر على المرقم (Tablette) تظهر على الشاشة علبة حوار يتم بواسطتها تحديد :

-   نوع إسقاط الخريطة

-   وحدة القياس

-   نقط التثبت

-   تعيير أزرار فأرة الترقيم

3.1.5. تحديد نقط التثبيت (Définition des points de calage)

بعد اختيار أربع نقط، على الأقل، فوق الخريطة المطبوعة وتحديد إحداثياتها  السينية والصادية، يتم تحويل هذه الإحداثيات من الدرجات الستونية    (Degré sexagésimaux) إلى درجات عشرية (Degré décimaux) حتى يتعرف عليها البرنامج . ولإنجاز عمليات التحويل يعتمد على برنامج التحويل الموجود ضمن لائحة مدبر الأدوات (Gestionnaire d'Outils). كما يمكن استعمال المعادلة التالية لتحويل الإحداثيات الستونية إلى إحداثيات عشرية :

الإحداثيات العشرية = الدرجات+ (الدقائق/60) + (الثواني/3600)

مثلا  :  40 درجة و 30 دقيقة  توافق 40+(30/60)+3600/0) = 40.5 درجة

وتجدر الإشارة إلى أن كل النقط الموجودة غرب خط غرنيتش وجنوب خط الاستواء تحمل أرقاما سالبة.

تحديد نوع الإسقاط : لتحديد نوع إسقاط الخريطة يعتمد المعلومات الواردة أسفل الخرائط الطبوغرافية التي  تحدد نوع الإسقاط المستعمل في إنجاز الخريطة

5.1.5. تثبيت الخريطة انطلاقا من طاولة الترقيم (Calage de la carte):

 بعد اختيار نوع الإسقاط ووحدات القياس يجب ترقيم نقط التثبيت  التي تسمح للبرنامج بتأويل وضعية المؤشر فوق طاولة الترقيم. وبمجرد الانتهاء من ترقيم نقط التثبيت   وإعطاء كل نقطة إحداثياتها السينية والصادية يقوم البرنامج بطريقة أوتوماتيكية بحساب هامش الخطأ   الذي يشكل المعيار الأساسي للتأكد من صحة أو خطأ التثبيت . بعد هذه العملية يتم تنشيط عملية الترقيم من طرف البرنامج عبر ظهور مؤشر الترقيم على شكل خطين

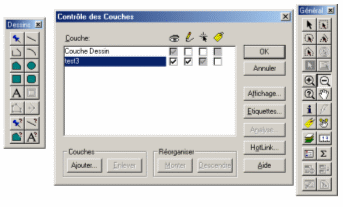

        قبل الشروع في عملية الترقيم يجب الرجوع إلى قائمة أدوات مراقبة الطبقات المعلوماتية لجعل الطبقة قابلة للرسم،  بعد ذلك يتم اختيار أداة الرسم حسب المعلومات الجغرافية المراد ترقيمها (نقطية أو خطية أو مساحية ) .
